模拟变送器ps1020
发布时间：2017/10/13 点击量：
PS-1020模拟变送器
说明
变送器适合于在槽、罐附近的现场安装使用，安装成本低。集成20脚接线端子可接1-4个传感器，不需另加和算接线盒。
2排接线端子分别用来连接电源输入、模拟量输出和传感器。
2组拨动开关和电位器用于模拟量输出的零位和量程调校。
变送器包含有一个用于稳定模拟量输出的可调滤波器，用于消除振动引起的影响。
每个变送器在工厂都已结过标准调校和测试，客户也可按自己需要进行调校。如果需要调整或改变初始设置，请按照本手册第二章所述过程进行操作。
标准包装是一个ABS塑料卡轨式安装外壳。可选件现场安照式的玻璃纤维或304型不锈钢NEM4-4X壳体。
规格
特性
图1
导线连接
PS-1020设计成安装在槽、罐附近的现场使用。端子排TB1连接4个传感器，不需要再接和算接线盒。
注意：有些传感器使用6线电缆（+/-反馈）。使用线6传感器时，+反馈端必须连接到供桥+端，-反馈端连接到供桥一端。
第二章
调校
调校变送器前先做下列计算，以决定用于零位和量程的拨动开关应拨在什么位置。
首先要知道传感器的容量和满量输出（mV/V），如果需要，把它转换成系统中使用的工程单位。
在下列公式中使用以上数值，以决定零位和量程mV值。
用传感器的满量输出mV/V乘激励（供桥）电压获得mV值。
如：3.0mV/V×10Vdc=30mV
零位（mV）= Z×O/C
Z=皮重（料斗、搅拌机等）
O=满量输出mV值
C=传感器总容量
设定零位调整拨动开关使计算值处于表1（第8页）中最小/最大mV范围内。
量程（mV）=S×O/C
S=净重（实际重量或满量重量）
O=满量输出mV值
C=传感器总容量
设定量程调整拨动开关使计算值处于表2（第9页）中最小/最大mV范围内。
计算举例：
3个1000磅传感器，输出=3.0mV/V
皮重=500磅
净重=2000磅
3.0mV/V×10Vdc=30mV
零位（mV）=500磅×30mV/3000磅=5mV
表1拨动开关设定=off，on，off，off（3.0 –5.5mV）
量程（mV）=2000磅×30mV/3000磅=20mV
表2拨动开关设定=on，on，on，on（15.2-24.7mV）
调校过程
移去金属盖，露出拨动开关，跨接柱和电位器，如下面图2所示。设定零位和量程拨动开关使计算值在表1和表2的最小最大mV范围内。
定位跨接柱J1用来作电流输出或电压输出，见图2。
连接一个数字万用表到端子排TB2的21脚和23脚测试电流输出或22脚和23脚测试电压输出。
在调校前，先给变送器上电预热几分钟。
移去系统上的重物，调整零位细调电位器使输出OV或4mA。顺时针旋转电位器增加输出，逆时针旋转电位器减少输出。
图2
零位和量程调校
调校过程（续）
加载一个已知重量，调整量程细调电位器使输出电流或电压成需要值。顺时针旋转电位器增加输出，逆时针旋转减少输出。
再次检查零位和量程输出，如需要，再次调整。
调校完成后放好金属盖。
模拟滤波调整
如果输出不稳定，顺时针旋转滤波调整器直到输出稳定。见9页图3滤波调整器位置。
表1
零位调整拨动开关
表2
量程调整拨动开关
说明
变送器适合于在槽、罐附近的现场安装使用，安装成本低。集成20脚接线端子可接1-4个传感器，不需另加和算接线盒。
2排接线端子分别用来连接电源输入、模拟量输出和传感器。
2组拨动开关和电位器用于模拟量输出的零位和量程调校。
变送器包含有一个用于稳定模拟量输出的可调滤波器，用于消除振动引起的影响。
每个变送器在工厂都已结过标准调校和测试，客户也可按自己需要进行调校。如果需要调整或改变初始设置，请按照本手册第二章所述过程进行操作。
标准包装是一个ABS塑料卡轨式安装外壳。可选件现场安照式的玻璃纤维或304型不锈钢NEM4-4X壳体。
规格
特性
| 满量范围 | 3mV-30mV |
| 线性 | ±0.02% F·S |
| 供桥电压 | 10Vdc |
| 负载电流 | 200mA最大（4个350Ω传感器） |
| 热稳定性 | 28ppm/℉（满量） |
| 环境要求 | |
| 工作温度 | 14-104℉ |
| 存贮温度 | -4-122℉ |
| 相对湿度 | 85%，无结露 |
| 电源 | |
| 输入电压 | 24Vdc ±15% |
| 功耗 | 最大6W |
| 模拟量输出（跨接柱可选） | |
| 电压 | 0-5，或0-10Vdc（2KΩ最小负载） |
| 电流 | 4-20mA（500Ω最大负载） |
| 配置 | |
| 粗调零 | 4位拨动开关 |
| 细调零 | 20转电位器 |
| 粗调量程 | 4位拨动开关 |
| 细调量程 | 20转电位器 |
| 模拟滤波器 | 可调270°电位器 |
| 处壳 | |
| 外围尺寸 | 5.25〞×3.63〞×2.15〞（长×高×宽） |
| 安装方式 | 卡轨式安装 |
| 材料 | ABS塑料 |
| 重量 | 7.5盎司 |
| 选件 | |
| NEMA 4X壳体 | 墙式安装10〞×8〞×4〞 |

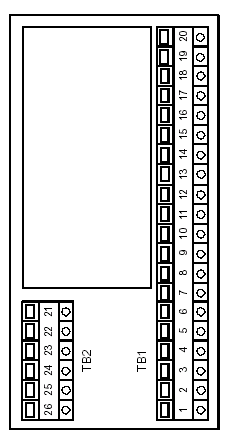

图1
导线连接
PS-1020设计成安装在槽、罐附近的现场使用。端子排TB1连接4个传感器，不需要再接和算接线盒。
| TB1 | TB2 | |||
| 1.供桥- | 传感器1 | 11.供桥- | 传感器3 | 21. +4/20mA |
| 2.供桥+ | 12.供桥+ | 22. +0-5/0-10Vdc | ||
| 3.信号- | 13.信号- | 23. –模拟量输出 | ||
| 4.信号+ | 14.信号+ | 24. -24Vdc（电源） | ||
| 5.屏蔽 | 15.屏蔽 | 25. +24Vdc（电源） | ||
| 6.供桥- | 传感器2 | 16.供桥- | 传感器4 | 26. 地 |
| 7.供桥+ | 17.供桥+ | |||
| 8.信号- | 18.信号- | |||
| 9.信号+ | 19.信号+ | |||
| 10.屏蔽 | 20.屏蔽 | |||
注意：有些传感器使用6线电缆（+/-反馈）。使用线6传感器时，+反馈端必须连接到供桥+端，-反馈端连接到供桥一端。
第二章
调校
调校变送器前先做下列计算，以决定用于零位和量程的拨动开关应拨在什么位置。
首先要知道传感器的容量和满量输出（mV/V），如果需要，把它转换成系统中使用的工程单位。
在下列公式中使用以上数值，以决定零位和量程mV值。
用传感器的满量输出mV/V乘激励（供桥）电压获得mV值。
如：3.0mV/V×10Vdc=30mV
零位（mV）= Z×O/C
Z=皮重（料斗、搅拌机等）
O=满量输出mV值
C=传感器总容量
设定零位调整拨动开关使计算值处于表1（第8页）中最小/最大mV范围内。
量程（mV）=S×O/C
S=净重（实际重量或满量重量）
O=满量输出mV值
C=传感器总容量
设定量程调整拨动开关使计算值处于表2（第9页）中最小/最大mV范围内。
计算举例：
3个1000磅传感器，输出=3.0mV/V
皮重=500磅
净重=2000磅
3.0mV/V×10Vdc=30mV
零位（mV）=500磅×30mV/3000磅=5mV
表1拨动开关设定=off，on，off，off（3.0 –5.5mV）
量程（mV）=2000磅×30mV/3000磅=20mV
表2拨动开关设定=on，on，on，on（15.2-24.7mV）
调校过程
移去金属盖，露出拨动开关，跨接柱和电位器，如下面图2所示。设定零位和量程拨动开关使计算值在表1和表2的最小最大mV范围内。
定位跨接柱J1用来作电流输出或电压输出，见图2。
连接一个数字万用表到端子排TB2的21脚和23脚测试电流输出或22脚和23脚测试电压输出。
在调校前，先给变送器上电预热几分钟。
移去系统上的重物，调整零位细调电位器使输出OV或4mA。顺时针旋转电位器增加输出，逆时针旋转电位器减少输出。

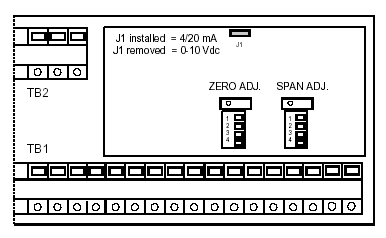

图2
零位和量程调校
调校过程（续）
加载一个已知重量，调整量程细调电位器使输出电流或电压成需要值。顺时针旋转电位器增加输出，逆时针旋转减少输出。
再次检查零位和量程输出，如需要，再次调整。
调校完成后放好金属盖。
模拟滤波调整
如果输出不稳定，顺时针旋转滤波调整器直到输出稳定。见9页图3滤波调整器位置。

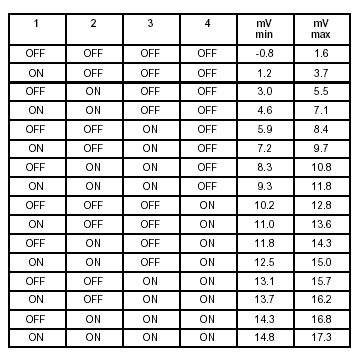

表1
零位调整拨动开关

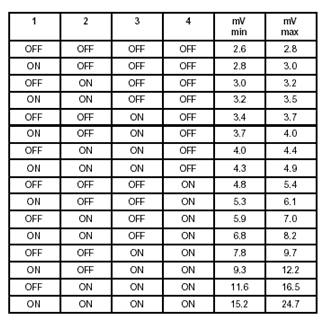

表2
量程调整拨动开关
